Als zentrale Sensoren in industriellen Automatisierungs- und SteuerungssystemenDrucktransmitterIn modernen Prozessindustrien wie der Erdöl-, Chemie-, Energie-, Lebensmittel- und Pharmaindustrie sind Druckmessumformer häufig rauen Messumgebungen ausgesetzt. Ihre Sensormembran dient nicht nur der Druckübertragung, sondern ist auch die erste Verteidigungslinie, die das Prozessmedium von der internen Füllflüssigkeit trennt und so Beschädigungen des Sensors verhindert. Die Materialwissenschaft und die Konstruktion der Membran sind entscheidend für die Bewältigung komplexer Betriebsbedingungen. Eine falsche Auswahl kann zu Problemen führen, die von Messwertdrift über Membranperforation und Geräteausfall bis hin zu Sicherheitsunfällen reichen. Die korrekte Auswahl eines Druckmessumformers ist daher ein kritischer Schritt für den stabilen, zuverlässigen und wirtschaftlichen Betrieb des gesamten Messsystems.
Chemische Eigenschaften bestimmen die Membranauswahl
Die chemische Beständigkeit des Membranmaterials ist die wichtigste Voraussetzung für die Modellauswahl. Unterschiedliche Medien rufen an Metallwerkstoffen unterschiedliche Korrosionsmechanismen hervor, die eine Analyse auf Basis ihrer chemischen Zusammensetzung und Korrosionseigenschaften erfordern. Bei stark korrosiven Medien wie Säuren und Laugen erfüllt herkömmlicher Edelstahl 316L möglicherweise nicht die Anforderungen an die Langzeitstabilität. Beispielsweise ist Hastelloy C-276 in Umgebungen mit Schwefelsäure oder Phosphorsäure bei Raumtemperatur aufgrund seiner ausgezeichneten Beständigkeit gegenüber reduzierenden Medien eine ideale Wahl. Tantalmembranen weisen nahezu vollständige chemische Inertheit gegenüber hochkonzentrierten, stark oxidierenden Medien wie Salpetersäure auf, jedoch beschränken die hohen Kosten ihren Einsatz typischerweise auf spezielle Anwendungsbereiche wie die Herstellung von Feinchemikalien oder hochreinen Chemikalien. Im Schiffbau oder in chloridhaltigen Umgebungen können Chloridionen in herkömmlichem Edelstahl leicht Lochfraßkorrosion verursachen. Hier wird Monel aufgrund seiner ausgezeichneten Passivierungsfähigkeit in Meerwasser und Salzlösungen häufig eingesetzt.
Der mittlere physikalische Zustand bestimmt die Membranstruktur

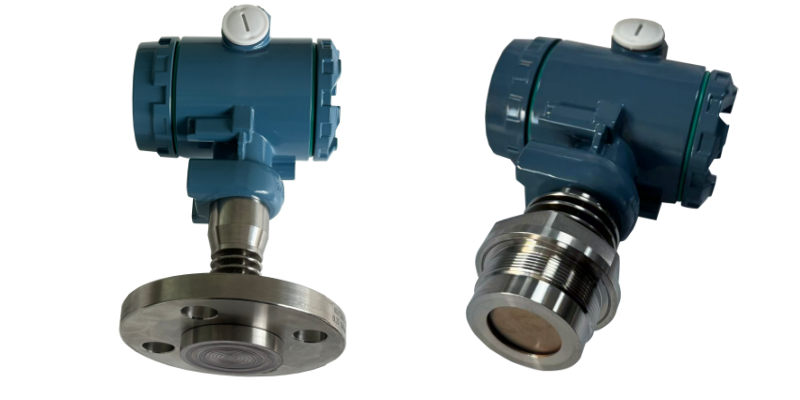

Die physikalischen Eigenschaften des Mediums (z. B. Viskosität, Feststoffgehalt) beeinflussen direkt die Wahl der Membrankonstruktion. Bei hochviskosen oder zur Kristallisation neigenden Medien sind herkömmliche Konstruktionen mit kleinem Druckeinlass sehr anfällig für Verstopfungen, was zu einem Ausfall der Druckübertragung führt.Flachmembran-DesignIn solchen Fällen kann eine flächenbündige Bauweise eingesetzt werden, die auf einen Druckanschluss verzichtet und den direkten Kontakt der Membran mit dem Medium ermöglicht. Diese Bauweise verhindert nicht nur effektiv Verstopfungen, sondern erfüllt dank des Fehlens von Stagnationszonen auch die Hygieneanforderungen der Lebensmittel- und Pharmaindustrie. Enthält das Medium Feststoffpartikel, ist die Membran einem hohen Verschleißrisiko ausgesetzt. Keramische Membranen widerstehen Partikelerosion aufgrund ihrer extrem hohen Härte und Verschleißfestigkeit wirksam. In manchen Extremanwendungen können zudem hartbeschichtete flächenbündige Membranen zum Einsatz kommen, um die Lebensdauer der Geräte unter rauen Bedingungen deutlich zu verlängern.
Anpassungslösungen für extreme Betriebsbedingungen
In Umgebungen mit hohen Prozesstemperaturen ist die thermodynamische Leistungsfähigkeit der Sensoranordnung entscheidend. Als Füllflüssigkeit sollte Hochtemperatur-Silikonöl verwendet werden, um die Verdampfung des druckübertragenden Mediums zu verhindern.ferngesteuerte Kapillardichtungen, Kühlelementeoder andere Maßnahmen zur Wärmeableitung, um die elektronischen Bauteile vor Schäden durch hohe Temperaturen zu schützen. Anwendungen mit einem hohen Wasserstoffgehalt erfordern vergoldete Membranen, um Wasserstoffversprödung zu verhindern. Bei starken Druckschwankungen im Medium (z. B. wenn sich der Druckmessanschluss in der Nähe eines Pumpenausgangs befindet) sollte der Einbau eines Pulsationsdämpfers zur Reduzierung von Signalschwankungen erwogen werden.
Eigenschaften von Membranmaterialien
Edelstahl 316LGängige SS316L-Membranen zeichnen sich durch gute mechanische Festigkeit und Korrosionsbeständigkeit aus. Sie eignen sich für die meisten industriellen Anwendungen zur Messung von nicht stark korrosiven Flüssigkeiten und Gasen und bieten hohe Vielseitigkeit und Wirtschaftlichkeit.
Hastelloy CEine Nickelbasislegierung mit ausgezeichneter Beständigkeit gegenüber oxidierenden und reduzierenden Säuren. Typische Anwendungsgebiete sind stark saure Umgebungen bei Raumtemperatur sowie oxidierende Salze.
MonelMonel ist eine Nickel-Kupfer-Legierung mit guter Korrosionsbeständigkeit gegenüber nicht oxidierenden Säuren (insbesondere Flusssäure) und ausgezeichneter Beständigkeit in Meerwasser. Monel-Membranen eignen sich für Anwendungen in der Schifffahrt, in Dampf- und Soleumgebungen sowie in Umgebungen mit geringen Mengen an Salzsäure.
TantalBesitzt extrem stabile chemische Eigenschaften und hervorragende Korrosionsbeständigkeit, ist jedoch mit hohen Kosten verbunden. Es eignet sich für diverse extreme chemische Prozesse, die eine hohe Korrosionsbeständigkeit erfordern, ist aber nicht beständig gegen Flusssäure und starke Laugen.
Keramik: Besitzt extrem hohe Härte, Verschleißfestigkeit und chemische Beständigkeit. Verwendung:keramische kapazitive Sensoren, typischerweise größer.
Shanghai Wangyuanist ein professioneller Hersteller von Messinstrumenten mit über zwanzig Jahren Branchenerfahrung. Wir verfügen über umfassende praktische Expertise im Umgang mit verschiedenen korrosiven Medien, extremen Betriebsbedingungen und komplexen Prozessumgebungen. Bei Fragen oder Anforderungen zur Auswahl unserer Produkte stehen wir Ihnen gerne zur Verfügung.DrucktransmitterBei Fragen zu Membranen können Sie sich gerne an uns wenden. Führen Sie ein ausführliches Gespräch mit unserem technischen Team über Ihre spezifische Anwendung, um gemeinsam die optimale Messlösung zu finden.
Veröffentlichungsdatum: 17. März 2026
