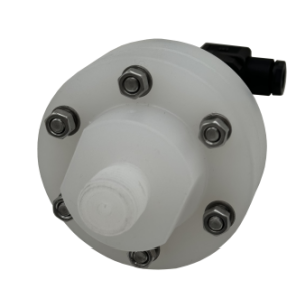

Transmetteur de pression anticorrosion WP401B à membrane avec revêtement PTFE
Le transmetteur de pression cylindrique anticorrosion WP401B peut être utilisé pour mesurer et contrôler la pression relative, absolue, négative ou sous étanchéité dans divers secteurs industriels :
- ✦ Pétrochimie
- ✦ Station de pompage
- ✦ Station-service
- ✦ CVC et conduits
- ✦ Réseau de distribution d'eau
- ✦ Irrigation agricole
- ✦ Unité de vaporisation de GNL
- ✦ Stock de gaz industriels
Le transmetteur de pression WP401B peut être équipé d'un joint à membrane fileté pour protéger le capteur dans les applications avec des fluides extrêmement agressifs, corrosifs, vicieux ou toxiques. La membrane, revêtue de PTFE, est insérée dans des brides en PVC léger. Le joint à membrane peut être raccordé directement au fluide de process par filetage. Lors de l'installation sur site, il est impératif de veiller à ne pas séparer le joint à membrane du corps principal de l'instrument ni à retirer ses vis, afin d'éviter tout dysfonctionnement dû à une fuite de fluide de remplissage.
De petite taille et légère
joint à diaphragme avec revêtement en PTFE
Étanchéité et durabilité excellentes
Convient aux applications difficiles à traiter
Conception dimensionnelle droite
Qualité garantie par un étalonnage complet en usine
| Nom de l'article | Transmetteur de pression anticorrosion WP401B à membrane avec revêtement PTFE | ||
| Modèle | WP401B | ||
| Plage de mesure | 0 — (± 0,1 à ± 100) kPa, 0 — 50 Pa à 400 MPa | ||
| Précision | 0,1 %FS ; 0,2 %FS ; 0,5 %FS | ||
| Type de pression | Manomètre ; Absolu ; Scellé ; Négatif | ||
| Connexion au processus | 1/2" BSPP, G1/2", 1/4" NPT, M20*1,5, G1/4", Personnalisé | ||
| raccordement électrique | Hirschmann (DIN) ; prise aviation ; câble étanche ; presse-étoupe, sur mesure | ||
| Signal de sortie | 4-20 mA (1-5 V) ; Modbus RS-485 ; HART ; 0-10 mA (0-5 V) ; 0-20 mA (0-10 V) ; Personnalisable | ||
| Alimentation électrique | 24 (12-30) V CC ; 220 V CA, 50 Hz | ||
| Température de compensation | -10～70℃ | ||
| Température de fonctionnement | -40～85℃ | ||
| Antidéflagrant | Sécurité intrinsèque Ex iaIICT4 Ga ; Antidéflagrant Ex dbIICT6 Gb | ||
| Matériel | Boîtier électronique : acier inoxydable 304, personnalisé | ||
| Pièce en contact avec le fluide : acier inoxydable 304/316L ; PTFE ; Hastelloy, sur mesure | |||
| Diaphragme : acier inoxydable 304/316L ; céramique ; tantale, sur mesure | |||
| Moyen | Liquide, gaz, fluide | ||
| capacité de surcharge | limite supérieure de mesure | Surcharge | stabilité à long terme |
| <50 kPa | 2 à 5 fois | <0,5%FS/an | |
| ≥50 kPa | 1,5 à 3 fois | <0,2%FS/an | |
| Remarque : Lorsque la plage de mesure est inférieure à 1 kPa, seules les concentrations nulles ou faibles de gaz corrosifs peuvent être mesurées. | |||
| Pour plus d'informations sur le transmetteur de pression anticorrosion WP401B, n'hésitez pas à nous contacter. | |||
